냄새 잡는 주방 환기 동선 디자인 – 창·후드·덕트 실전 가이드
디자인 지식 여행
2025. 8. 15. 11:00
반응형
냄새 잡는 주방 환기 동선 디자인 – 창·후드·덕트 실전 가이드
요리를 자주 하는 집이라면 인테리어 마감보다 환기 동선이 더 중요합니다. 핵심은 세 가지—급기(들어오는 공기), 배기(나가는 공기), 흐름 경로. 창과 후드, 덕트를 올바르게 설계하면 연기·냄새·기름입자를 빠르게 밖으로 내보내고, 소음과 전기요금까지 줄일 수 있어요. 이 글은 원리→스펙→배관→급기→소음→유지보수→문제 해결 순서로 실제 적용할 수 있게 정리했습니다.
섹션 A. 원리 한 장 요약: 공기가 ‘일방통행’하도록
- 기-승-전-배기: 창/급기 → 조리존 → 후드/덕트로 흐름을 만들면 냄새가 거실로 번지지 않습니다.
- 역기류 차단: 거실/현관에서 역풍이 들어오면 냄새가 집 전체로 확산 → 조리존 반대편에서 미세 급기 확보.
- 소음=저항: 풍량을 올리기보다 덕트 저항을 줄이는 것이 먼저. 길이·꺾임·직경이 체감 성능을 좌우합니다.
섹션 B. 후드 선택 가이드: 흡입량·포집력·소음의 균형
B-1. 설치 높이(제조사 권장 우선)
- 가스 650–750mm, 인덕션 600–700mm (상판→후드 하단)
- 너무 높으면 포집력이 급감, 너무 낮으면 시야·머리 간섭과 열 영향
B-2. 흡입량(체감 기준 · m³/h)
- 라이트 요리(끓이기·굽기): 350–500 m³/h
- 중간(국물·볶음·삼겹): 500–700 m³/h
- 헤비(튀김·웍): 700–900 m³/h
B-3. 소음(쾌적 범위)
- 일상 사용 시 55–65 dB가 체감상 무난. 배관 저항이 높으면 같은 풍량에서도 더 시끄러워집니다.
B-4. 필터·포집 폭
- 바플/알루미늄 필터: 기름 포집력↑. 식용유 자주 쓰면 필터 세척 주 1회 루틴 권장.
- 포집 폭: 화구 폭보다 넓어야 가장자리 연기를 놓치지 않습니다.
B-5. 타입별 빠른 비교
| 타입 | 장점 | 주의 | 적합 케이스 |
|---|---|---|---|
| 벽부형/언더캐비닛 | 설치 쉬움, 비용 합리, 선택지 다양 | 폭이 좁으면 가장자리 포집력↓ | 일자/L자 벽면 조리 |
| 슬림형 | 미니멀 디자인, 상부장 연속성 | 풍량·소음 밸런스 개별 확인 | 디자인 우선, 라이트~중간 요리 |
| 아일랜드형 | 아일랜드 조리에 최적, 포집 면적↑ | 급기 경로·배관 설계 난이도↑ | 아일랜드 화구/인덕션 |
| 다운드래프트 | 시야 개방, 숨김 설치 | 웍/튀김의 연기량 많으면 성능 저하 | 개방감·디자인 최우선 |
섹션 C. 덕트가 절반이다: 배관 설계의 3대 원칙
후드의 스펙이 같아도 덕트 손실에 따라 체감 흡입력이 크게 달라집니다.
- 짧게: 총 길이를 최소화
- 곧게: 꺾임(엘보우) 개수·각도를 최소화
- 굵게: 직경은 가급적 125–150mm (제품 지침 우선)

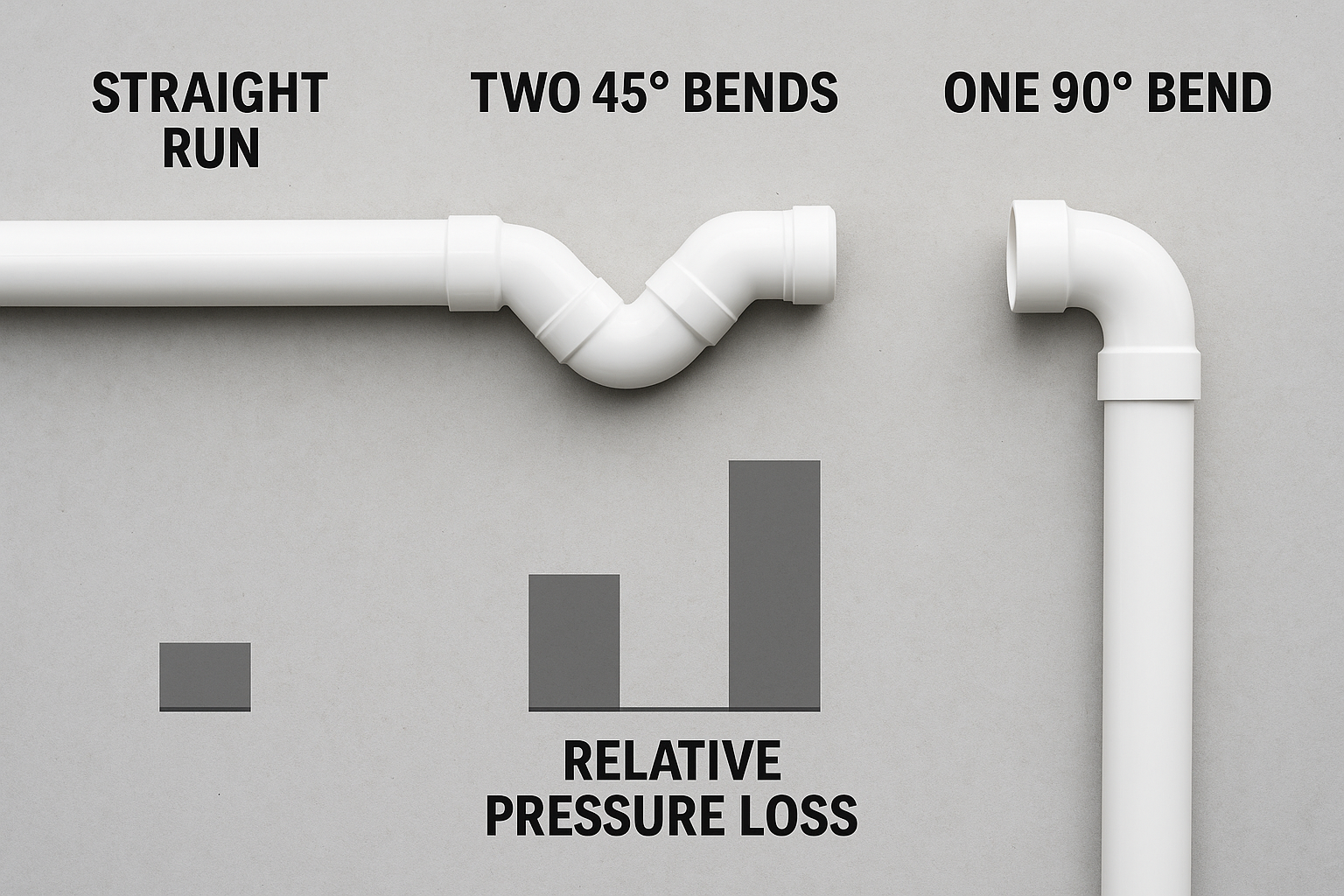

C-1. 꺾임 각도와 ‘등가 길이’ 개념
90° 한 번은 직선 수 m 손실과 비슷합니다. 가능하면 45°×2로 대체하세요.
| 요소 | 등가 길이(개념치) | 비고 |
|---|---|---|
| 직선 1m | 1m | 저항 최소 |
| 엘보우 45° | ≈ 1~1.5m | 2개가 90°보다 유리 |
| 엘보우 90° | ≈ 2~3m | 가능하면 회피 |
C-2. 소음과 진동 줄이는 배관 디테일
- 후드 출구와 덕트 사이에 플렉시블 커넥터로 진동 완충
- 관벽 고정 간격: 1.0~1.5m마다 지지 → 헐거움/공명 방지
- 실리콘/코킹으로 누기·떨림 차단, 외벽 캡은 역풍방지 댐퍼 포함
ㅂㅂㅂ
섹션 D. 급기(메이크업 에어) 전략: 들어와야 나간다
배기만 강하면 실내가 음압이 되어 성능이 오히려 떨어지고, 역풍/문 헐거짐이 생깁니다. 급기=배기의 친구예요.
- 창 미세 개방: 후드 켜기 1분 전 3–5cm 열기 → 배기 효율↑
- 레벨: 급기는 하부(바닥 가까이)에서 들어오고 배기는 상부로 빠지면 흐름이 안정적
- 밀폐 주택: 올문·새시가 강한 집은 환기장치(ERV/HRV) 연동 or 틈새 급기구 고려
섹션 E. 소음 관리: 조용해야 자주 쓴다
- 1단/2단 활용: 예열·약불은 저속으로, 순간 연기만 3단. 습관만 바꿔도 체감 소음↓
- 라인라이트 병행: 저속 풍량에서도 작업면이 밝으면 불편이 줄어듭니다.
- 배관 직경 축소 금지: 좁아지면 풍속↑ → 휭휭 소음·손실↑
섹션 F. 아파트 vs 단독주택: 구조별 체크포인트
F-1. 아파트
- 공용 덕트로 연결된 경우 역류 방지 구조 확인(역류 방지 댐퍼·역류 우려층)
- 외벽 타공 제한 시 기존 배관 재활용 + 꺾임 최소화 리루팅
- 관리 규정 준수(배관 위치·외관 캡 형식)
F-2. 단독주택
- 배관 동선 자유도가 높아 직선·대구경 설계 가능
- 강풍 지역은 외벽 캡 선택 중요(루버/후드형 + 역풍방지)
섹션 G. 유지보수 루틴: 성능을 ‘계속’ 좋게
- 필터 세척: 주 1회(튀김 多), 월 1회(라이트). 미지근한 물 + 중성세제
- 후드 내부: 분기별 먼지·기름막 점검, 팬 날개 기름막 제거
- 외벽 캡: 분기별 벌레망·루버 청소, 코킹 균열 확인
섹션 H. 문제 해결(트러블슈팅)
- 연기가 자꾸 앞으로 새요 → 후드 높이 낮춤, 포집 폭 큰 모델, 배관 꺾임/직경 재검토
- 소음이 너무 커요 → 90° → 45°×2 교체, 진동 완충 연결, 지지 간격 촘촘히
- 냄새가 거실로 번져요 → 반대편 창 급기 루틴, 주방문 닫기, 거실 환기구 일시 폐쇄
- 역류가 느껴져요 → 역풍방지 댐퍼 점검/교체, 공용덕트 구조 확인
섹션 I. 생활 시나리오 처방
- 라이트(끓이기·굽기) → 400–600 m³/h, 창 미세 개방, 필터 월 1회
- 튀김·웍 빈도 높음 → 700–900 m³/h, 덕트 150mm, 엘보우 최소, 필터 주 1회
- 아일랜드 조리 → 후드 높이 엄수, 반대편 급기 고정 루틴, 소음 민감 시 저항↓ 설계 우선
- 야간 조리 → 저속+라인라이트, 토킥 간접등으로 시야 확보
섹션 J. 5분 셀프 설계 체크리스트(프린트용)
- 후드 타입·폭을 화구보다 넓게 선택했다.
- 설치 높이: 가스 650–750mm / 인덕션 600–700mm 지킨다.
- 덕트 총 길이·꺾임 최소(90° 대신 45°×2 고려).
- 덕트 직경 125–150mm 유지(중간 축소 금지).
- 외벽 캡 역풍방지 댐퍼·코킹 완료.
- 반대편 창 3–5cm 개방 루틴 설정.
- 필터 세척 주기 캘린더에 등록.
